Uvod
Autor radi u SHJ CARBONkao ainženjer za specijalna rješenja grafitai ima više od 13 godina praktičnog-iskustva na projektima. Prati mušterijevakuum termička obrada, precizno livenje, formiranje staklaihemijsku opremu. On učestvuje u cijelom procesu, od ranog odabira materijala i ocjene ocjena do kasnije analize kvarova na licu mjesta.
Zbog ove pozadine, ovaj članak se ne čita kao udžbenik. Dolazi iz stvarnogterenski podaciipovratne informacijeod mnogih krajnjih korisnika. Autor se fokusira samo na sistemvještački grafiti pokušava da izgradi jasnu strukturu oko toga. Njegov cilj je pomoći inženjerima da vide mikrologiku izaizotropna i anizotropnaponašanja, tako da mogu donijeti bolje odluke kada odaberu različite vrste grafita za svoje projekte.
U svakodnevnom radu s umjetnim grafitom, mnogi inženjeri postavljaju jednostavna, ali vrlo važna pitanja:
- Da li izostatski grafit prirodno znači izotropni grafit?
- Kako možemo procijeniti izotropni grafit na osnovu podataka, a ne samo na osnovu etikete?
- Kako anizotropija oblikovanog i ekstrudiranog grafita mijenja ključna svojstva u stvarnoj upotrebi?
Na makro nivou vidimo brojeve kao što su električna otpornost, koeficijent toplotnog širenja, čvrstoća i toplotna provodljivost. Na mikro nivou, ovi brojevi potiču od oblika zrna koksa, njihove orijentacije i stepenagrafitizacija. U tom smislu, svaki blok odvještački grafitnosi neku vrstu "mikro koda" unutra. U sljedećim odjeljcima počinjemo od proizvodnje umjetnog grafita i dekodiramo ovaj mikro kod korak po korak.
1. Šta su umjetni grafit i izostatski grafit?

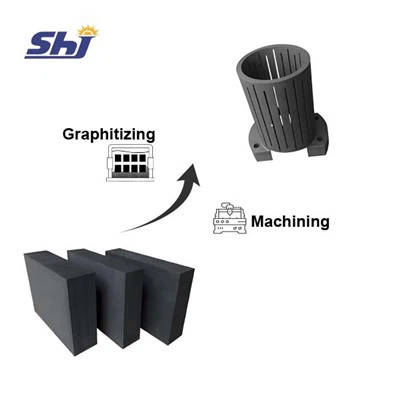

Umjetni grafitobično označava rasute čvrste materijale koji koriste sirovine ugljika s niskim-nečistoćama kao agregate, kao što je-kvalitetni kalcinirani petrolej koks. Ugalj ili slični materijali služe kao veziva. Nakon doziranja, miješanja, oblikovanja, karbonizacije i grafitizacije dobijamo čvrste grafitne blokove. Tipični proizvodi uključuju grafitne elektrode, izostatski grafit, oblikovani grafit i ekstrudirani grafit.
Jedna uobičajena ruta procesa izgleda ovako:
1) Koristite praškasti,-kvalitetni kalcinirani petrolej koks kao glavnu sirovinu.
2) Dodati smolu uglja kao vezivo i umiješati male količine drugih aditiva.
3) Zamijesite smjesu i utisnite je u zeleno tijelo.
4) Zagrijte tijelo na 2500–3000 stepeni u ne-oksidirajućoj atmosferi. Ovaj korak pretvara strukturu u grafit i gradi stabilnu kristalnu mrežu grafita.
U okviru ovog procesa, različite metode oblikovanja-izostatsko prešanje, oblikovanje i ekstruzija- kreiraju veoma različite anizotropne karakteristike u konačnom materijalu. Inženjeri često lečeizostatski grafitkao tipičan oblikizotropni grafit, dok oblikovani i ekstrudirani grafit pokazuju jasnu anizotropiju.
Razlika u makro svojstvima dolazi direktno iz ove kombinacije procesa i mikrostrukture.
2. Videti mikrostrukturu kroz zrna koksa
Ako pogledamo samo makro podatke kada smoprocijeniti umjetni grafit, možemo zanemariti jednu osnovnu činjenicu. Materijal nije jednoličan crni blok. Sastoji se od bezbrojnih zrna koksa upakovanih zajedno.Na nivou mikrokristala, grafit možemo tretirati kao skup mnogih zrna koksa. Ove žitarice često potiču od igličastog koksa ili sličnih sirovina. Njihov oblik više liči na izdužena zrna.
Možemo koristiti jednostavnu sliku, model "pirinač i kanta":
- Svaki komad igle koka-kole tretirajte kao jedno zrno riže.
- Tretirajte kalup ili posudu kao konačni oblik grafitnog bloka.
- Sipajte ova "zrna pirinča" u "kantu", pomiješajte ih sa vezivom kao što je smola i izvršite pritisak izvana.
- Nakon presovanja i kasnije termičke obrade, dobijate masivno tijelo od umjetnog grafita istog oblika kao i "kanta".
Ako ovo pogledamo iz smjera gravitacije, vidimo još jedan efekat. Tokom taloženja, mnoga zrna koksa imaju tendenciju da se poravnaju u nekom željenom pravcu, baš kao što zrna pirinča imaju tendenciju da leže na sličan način u kanti. Ova poželjna orijentacija zrna postaje vrlo jasna u oblikovanim i ekstrudiranim proizvodima i dovodi do očigledne anizotropije u konačnom grafu.
Cilj izostatskog procesa je smanjiti ovu preferiranu orijentaciju. Primjenjuje gotovo jednak pritisak u tri smjera i gura zrna koksa prema nasumičnijoj prostornoj distribuciji. Na ovaj način se materijal približava izotropnom grafitu. Ali "bliska izotropija" ne znači da je svaka tačka podataka potpuno ista u svakom smjeru. Ovo vodi do sljedećeg pitanja.
3. Šta zapravo znači izotropni grafit?
3.1 Da li izotropija znači "isto u svim smjerovima"?
U stvarnom inženjerskom radu, izotropni grafit ne znači da sva mjerena svojstva zadržavaju istu vrijednost u svakom smjeru. Ljudi u industriji često koriste praktičnije metode. Oni mjere uzorak duž dva okomita smjera, na primjer, duž smjera dužine i smjera širine ili promjera. Zatim gledaju na omjer svojstava kao što su električna otpornost i koeficijent toplinskog širenja.
Uzmite pravougaoni blok od izostatski grafitkao primjer. Uzimamo jednu testnu površinu duž smjera dužine i jednu duž smjera širine. Tipičan skup testnih podataka može izgledati ovako:
| Smjer | Električna otpornost (μΩ·m) | CTE (×10⁻⁶/K) |
|---|---|---|
| Dužina | 15.3 | 4.5 |
| Širina | 14.1 | 4.1 |
| Omjer (D/Š) | 1.085 | 1.098 |
Iz ovog primjera vidimo dvije tačke:
- Omjer otpornosti je oko 1,085.
- CTE omjer je oko 1,098.
U mnogim tvornicama i aplikacijama, kada je omjer otpornosti anizostatski grafitocjena ostaje između 1,0 i 1,1, inženjeri ovu klasu smatraju izotropnom. Ako omjer prelazi 1,1, smatraju ga anizotropnim. Za aplikacije koje više brinu o termičkom ili mehaničkom ponašanju, mogu koristiti omjer CTE ili čvrstoće na sličan način.
3.2 Izostatski grafit ne znači savršenu izotropiju
Ovaj primjer također daje dvije važne poruke:
- Izostatski grafit još uvijek ima neke mikrosmjerne karakteristike. Proces samo ograničava ove karakteristike na mali raspon.
- Inženjersko značenje izotropije znači da ključna svojstva ostaju dovoljno blizu u različitim smjerovima unutar prihvatljivog raspona. To ne znači savršenu jednakost u strogom matematičkom smislu.
Dakle, u stvarnoj upotrebi:
- Ako vam je potrebna vrlo visoka dimenzionalna stabilnost ili vrlo ujednačena raspodjela struje, trebali biste obratiti veliku pažnju na ove omjere.
- Ako je vaš proces vrlo osjetljiv na jedno svojstvo, možete se fokusirati na podatke duž kritičnog smjera umjesto da gledate samo jednu prosječnu vrijednost.
4. Kako proces piše "kod anizotropije"?
Sada možemo preći na detaljnije pitanje. Kako nastaju izotropne i anizotropne karakteristike tokom proizvodnje? Sa gledišta provodljivosti, zrna koksa i vezivo zajedno grade složenu električnu mrežu.Glavne faktore procesa možemo sažeti u nekoliko tačaka.
1) Stepen grafitizacije
Kada povećate stepen grafitizacije, kristalna struktura unutar svakog zrna koksa postaje potpunija i bolje uređena. Ova zrna pokazuju bolju provodljivost i pomažu u smanjenju ukupne otpornosti grafita.
2) Sadržaj koksa i kvalitet miješanja
Ako koristite dovoljno zrna koksa i dobro ih pomiješate sa vezivom, ona formiraju kontinuirani provodni put kroz materijal. Ako neke zone imaju previše ili premalo zrna, mreža postaje neujednačena i svojstva se mogu mijenjati iz jedne regije u drugu.
3) Oblik čestica i prednosti igličastog koksa
Nepravilne, igličaste{0}}čestice dodiruju jedna drugu i lakše formiraju mostove u tri dimenzije. Kada mnogi od ovih "u obliku pirinča{0}}" zrna se spajaju, formiraju stabilan kostur. Ovaj skelet podržava nisku otpornost i gradi snažnu provodljivu mrežu.
4) Impregnacija i punjenje pora
Impregnacija unosi dodatni materijal koji sadrži ugljik-u pore između zrna koksa. Ovaj tretman poboljšava mehaničke performanse i, istovremeno, dodaje više puteva u električnoj mreži. U mnogim slučajevima jača ukupnu provodljivost materijala.
5) Metoda oblikovanja: izostatična, oblikovana i ekstrudirana
Izostatsko presovanje koristi gotovo jednak pritisak u svim smjerovima. Smanjuje željenu orijentaciju i vodi u blizinuizotropni grafitponašanje. Oblikovani i ekstrudirani procesi primjenjuju jači pritisak duž jedne glavne ose.Zrna koksaprate ovu osu kada se poravnaju i konačni grafit pokazuje jasnu anizotropiju. Sa stajališta troškova, oblikovani i ekstrudirani proizvodi često štede troškove opreme i nude visoku propusnost. Odgovaraju aplikacijama u kojima su potrebe za performansama unutar umjerenog raspona.
Ovi faktori ne djeluju sami. Oni djeluju zajedno i oblikuju anizotropiju otpornosti, CTE, čvrstoću i druga makro svojstva u različitim smjerovima. To je ono što nazivamo karakteristikama anizotropije grafitnog materijala.
5. Od mikrostrukture do primjene: šta inženjeri mogu naučiti?
Sa stanovišta primjene, ova rasprava daje najmanje tri direktne lekcije.
5.1 Obratite pažnju na orijentaciju materijala tokom upotrebe
Čak i za izostatski grafit, kada jednom izrežete blok i mašinske dijelove od njega, svaki dio i dalje ima smjer proizvodnje "dužina" i "širina/prečnik". U zonama sa velikom gustinom struje ili jakim toplotnim gradijentima, orijentacija je bitna.možete:
- Poravnajte glavnu strujnu putanju sa smjerom koji pokazuje nižu električnu otpornost.
- Poravnajte kritične dimenzije sa smjerom koji nudi stabilniji CTE, tako da smanjujete rizik od izobličenja ili pucanja.
Ovaj korak dizajna oduzima samo malu količinu dodatne pažnje na crteže i tehničke listove. Istovremeno, može poboljšati pouzdanost opreme tokom mnogih ciklusa.
5.2 Koristite omjere, a ne samo pojedinačne vrijednosti, kada upoređujete ocjene
Kada uporedite kvalitete grafita različitih marki, jednostavna i praktična metoda izgleda ovako:
- Pitajte svakog dobavljača za podatke o otpornosti i CTE-u u smjeru dužine i širine (ili promjera).
- Izračunajte otpornost i CTE omjere za svaki razred.
- Koristite jedan dosljedan prag omjera za klasifikaciju izostatskog grafita, oblikovanog grafita i ekstrudiranog grafita.
- Nakon toga, uravnotežite stranu imovine sa troškovima, obradivosti i vremenom isporuke.
Ovom metodom "izotropno" prestaje biti samo riječ u katalogu. Umjesto toga, on postaje mjerljivi indeks koji podržava brze i objektivne odluke.
5.3 Pronađite realnu ravnotežu između izotropije i troškova
Iz ugla strategije odabira možemo nacrtati jednostavnu kartu:
Kada je vašoj aplikaciji potrebna visoka izotropija, ujednačena struja ili stabilne dimenzije-na primjer komponente vruće zone u vakuumskim pećima, uređaji za preciznu termičku obradu ili kritični dijelovi za kontrolu protoka-izostatski grafitčesto pruža najsigurniju opciju.
Kada se vaša aplikacija više fokusira na cijenu, kapacitet i osnovnu čvrstoću-na primjer općeniti visoko-konstruktivni dijelovi, standardni nosači i nosači-liveni ili ekstrudirani grafitmože postati bolji ekonomski izbor, sve dok anizotropiju držite u prihvatljivom rasponu.
Zbog nadogradnje opreme i velike-proizvodnje,cijena izostatskog grafitaje opao na mnogim tržištima. Za korisnike kojima je više stalo do performansi nego cijene, skoro-izotropni izostatski grafit je postao lakši za odabir ključnih komponenti.
6. Zaključak: Pročitajte mikro "kod" i koristite izostatski grafit na pametniji način
Vratimo se na rečenicu na početku: ono što dobijete možda ne odgovara uvijek onome što vam zaista treba, a ono što vam zaista treba često se krije unutar materijala.
Zavještački grafit, posebnoizostatski grafit, svojstva makroa koja vidimo na listi podataka potiču od stvari koje ne možemo vidjeti našim očima. Oni potiču od orijentacije zrna koksa, stepena grafitizacije i strukture provodne mreže.
Čitanjem električne otpornosti, CTE i njihovih omjera u oba smjera, možemo dekodirati dio ovog mikro koda. Ovo dekodiranje nam pomaže da izaberemorazreda grafitana pouzdaniji način i uskladiti ih sa stvarnim radnim uslovima.
Za inženjere, cilj nije da se juri za savršenim omjerom od 1.000. Pravi cilj je pronaći razumnu ravnotežu u svakom projektu. Unutar prihvatljivog raspona anizotropije, možete dozvoliti da struktura, svojstva, cijena i obradivost rade zajedno i podržavaju stabilan, dugotrajan-rad vaše opreme.
Dakle, šta se događa s makroskopskim svojstvima kada zrna koksa izgledaju kao ona prikazana ispod?👉
U našem sljedećem članku ćemo zaroniti u ovu specifičnu vrstu mikrostrukture i povezati je sa stvarnim podacima o otpornosti, CTE i snazi.
Voljeli bismo čuti vaša mišljenja i pitanja prije nego što objavimo sljedeći dio. Ako imate prave kućišta sa izostatičnim, oblikovanim ili ekstrudiranim grafitom, podijelite ih s nama ili se povežite sa SHJ CARBON na LinkedIn-u – vaše povratne informacije će vam pomoći u oblikovanju sljedećeg-članka i učiniti ga korisnijim za inženjere poput vas.
